Elektrická ohýbačka plechu Schechtl MAX CNC S-TOUCH

Elektrická ohýbačka plechu Schechtl MAX CNC S-TOUCH

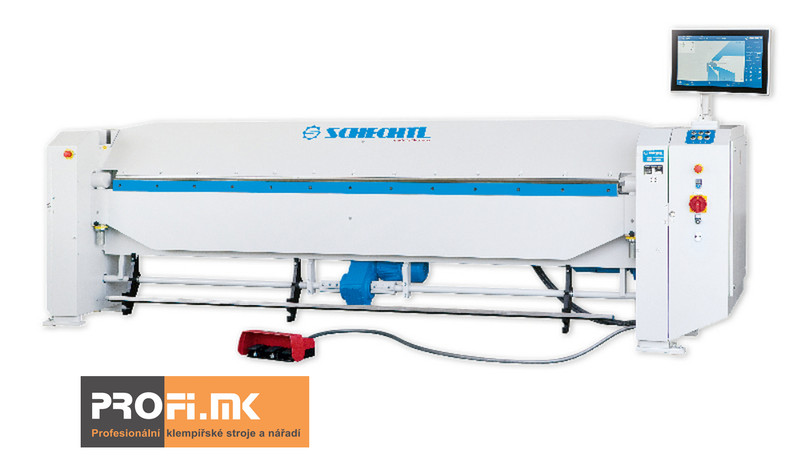

Elektrická ohýbačka plechu Schechtl MAX
Jedna z nejůspěšnějších a nejověřenějších ohýbaček na trhu, elita ve své třídě.
S ohýbačkou Schechtl MAX budete vždy napřed!
Cenově nejdostupnější možnost elektronicky řízené výroby plechových profilů.


Silná, rychlá, enormě efektivní!

  • Schechtl MAX je klasický vytrvalec na dlohé vzdálenosti, nabízí desítky let odolnosti a vysoké návratnosti investic.
  • Velmi produktivní, zvládne jakoukoliv výzvu zpracování plechu s rychlostí a přesností.
  • Spolehlivě přináší perfektní výsledky pro výrobky na střechy či fasády v celé škále typických tloušťek plechu.

Více zakázek v kratším čase

  • Vysokým výkone v různých jednorázových/kusových operacích.
  • Ideální pro těžké pracovní vytížení, investice se velmi ryche vrací.

Občas trochu oleje, a pak dělá divy

  • minimální nároky na údržbu, mechanický přímý pohon bez hydraulických komponentů
  • zcela neopotřebitelná ohýbací a horní čelist

Mimořádně snadné ovládání

  • neuvěřitelně jednoduché uvedení do provozu: Ustavte ji, připojte ji, a můžete frčet!
  • práce na stroji jedním mužem šetří čas
  • pohyblivý nožní spínač je vždy ve správné poloze
  • měkký rozběh ohýbací čelisti chrání cenné povrchy

CNC S-TOUCH - ovládání

Intuitivní, jednoduché, rychlejší!

Z konceptu profilů k přesnosti ohybu v rekordním čase.

  •  pohodlný výrobní počítač: vypracujte a zaveďte komplexní sekvence ohybů pouze vašimi prsty
  • virtuální laboratoř: vyvíjejte, testujte a intuitivné upravujte profil, bez použití jediného kusu
  • elektronický zápisník: dokumentace a šetření koncepčních výkresů za chodu, získat je můžete kdykoliv




Tvořit dotykem - těžko uvěřitelné jak revolučně rychlé a jednoduché!

Vytvoření nových profilů s CNC S-Touch je jednodušší, než pomocí smartphone. Existují pouze dva požadavky: Váš koncepční výkres hotového profilu a prst.

KROK 1 Nakreslete náčrt profilu na dotykovém monitoru pomocí prstu; nebojte se o přesné míry a úhly.

KROK 2 Nyní zadejte přesné rozměry a úhly. Můžete určit sled sekvencí ohybů jednoduchým klikem prstem.

KROK 3 Testujte ohýbací sekvence bez použití jediného kusu. Na monitoru uvidíte Váš koncept profilu měnící se v dokonalý výrobek. Pokud vše vypadá dobře, můžete začít s výrobou.

KROK 4 To je vše, jste připraveni! CNC S-Touch automaticky rozpoznává, jak obrobek otočit, převrátit, a znovu nastavit a také, jaké nástroje jsou zapotřebí.


CNC S-TOUCH - kompatibilní s mobilními sítěmi

  • přenos dat přes WLAN a UMTS od S-Touch Mobile
  • přijímá elektronické skicy profilu přímo ze staveniště; potom uložte, načtěte a začněte s výrobou
  • Přenos dat přes LAN, USB a e-mail

Nejlepší známky za výkon a rychlost

  • Velmi vysoký ohýbací výkon s nízkými náklady na energii.
  • Působivě krátká doba ohýbání díky enormní rychlosti ohábací čelisti 80°/sec a 50mm/sec. rychlost horní čelisti.
  • Zrychlená ohýbací sekvence: je-li úhel ohybu menší než 90 °, ve stejnou dobu se otevře horní čelist.
  • Vysoký stupeň produkce plechových profilů na strojích řízených s motorizovaným zadním dorazem.

Dvojitý excentrický pohon určuje standard pro stabilitu a ohýbací výkon

  • stabilní pohon díky pevné svařované konstrukci a vysoce tuhým součástem čelistí.

Model MAX CNC 100 MAX CNC 150 MAX CNC 200 MAX CNC 250 MAX CNC 310 MAX CNC 400
Pracovní délka 1040 1540 2040 2540 3100 4040
Ohýbací výkon
Ocel (400 N/mm²) 3.50 3.00 2.50 2.00 1.50 1.00
Hliník (250 N/mm²) 5.00 4.50 4.00 3.00 2.00 1.50
VA (600 N/mm²) 2.00 2.00 1.50 1.25 1.00 0.60
Vnější rozměry
Délka mm 1986 2486 2986 3486 4046 4986
Hloubka mm 1903 1903 1903 1903 1903 1903
Výška mm 1674 1674 1674 1674 1674 1674
Hmotnost kg 1618 1823 2030 2235 2465 2850

Technické změny vyhrazeny.


V základní ceně stroje:

  • 1 ostrá lišta 20°, poloměr = 1 mm pro horní čelist
  • 1 ostrá lišta 20°, poloměr = 2 mm pro horní čelist
  • 1 lišta 68/10 a 1 lišta 68/24 pro ohýbací čelist
  • Motorický zadní doraz 6 - 750 mm
  • 1 nožní spínač (modely MAX 400 ECT s druhým nožním spínačem)
  • Konektor 16 A, kabel 5m

Pro aktuální cenovou nabídku vyplňte prosím kontaktní formulář nebo volejte 720 433 799

Milan Štejdíř,

Soubory ke stažení:

Dotyková obrazovka CNC

Prodloužený zadní doraz

Ohýbací čelist

Detail čelisti

Segmentová lišta

Schechtl MAX CNC
